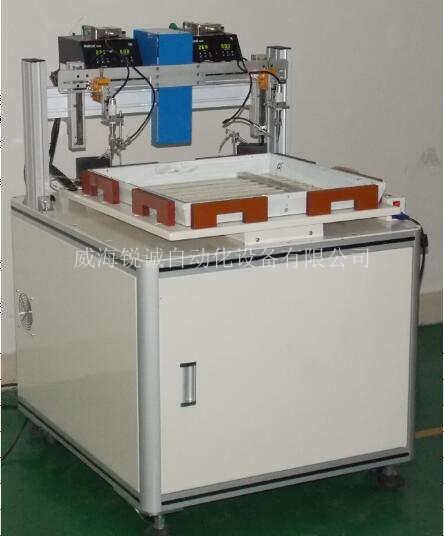

用途：
适用于大尺寸LED灯盘、灯箱中的PCB板的焊接。,
机器性能：
◆ 完善的焊锡工艺设置，具备点焊/拉焊功能，每条指令都有独立的预热出锡长度、预热时间、焊接时间、回锡时间、上抬高度等焊锡参数。
◆ 具有焊点参数复制、阵列、平移、批量编辑，类型批量修改等快速编程指令，能大幅提高编辑效率。
◆ 支持PLT格式文件导入，实现直接导入文件的路径数据，省去繁锁的手工教导，方便准确。
◆ 机器可脱机或独立运行，焊接参数保存在SD卡中，方便设备间的参数拷贝及保存。
◆ 2G的储存空间，可以储存数千个焊锡程序，每个程序支持8000条焊锡指令。
显示屏采用320*240高分辨率彩屏、全中文操作界面，易学易用。
技术参数：
|
型号 |
CBHX-369Ⅱ |
CBHX-669Ⅱ |
CBHX-1269Ⅱ |
|
加工范围 |
300X×600Y×90Zmm |
600X×600Y×90Zmm |
1200X×600Y×90Zmm |
|
灯盘尺寸 |
300×600mm |
600×600mm |
1200×600mm |
|
最大负载 |
15KG |
15KG |
20KG |
|
最高速度 |
500Y×500Zmm/sec |
||
|
重复精度 |
±0.02mm(Y/Z) |
||
|
温度 |
常温-480℃ |
||
|
适用锡丝 |
Φ0.3～1.6mm |
||
|
程序记录容量 |
9999个程序 |
||
|
数据存储方式 |
内存 |
||
|
显示方式 |
液晶屏 |
||
|
马达系统 |
步进马达 |
||
|
操作模式 |
手动/自动 |
||
|
运动补间功能 |
二维直线、三维直线、 |
||
|
编辑模式 |
示教盒 |
||
|
外部控制接口 |
启动按钮 |
||
|
空气压力 |
4～5kg cm2 |
||
|
入力电源 |
AC220V |
||
|
外型尺寸 |
800X915X1200mm |
800X915X1200mm |
1400X915X1200mm |
|
本体重量 |
100kg |
100kg |
180kg |
